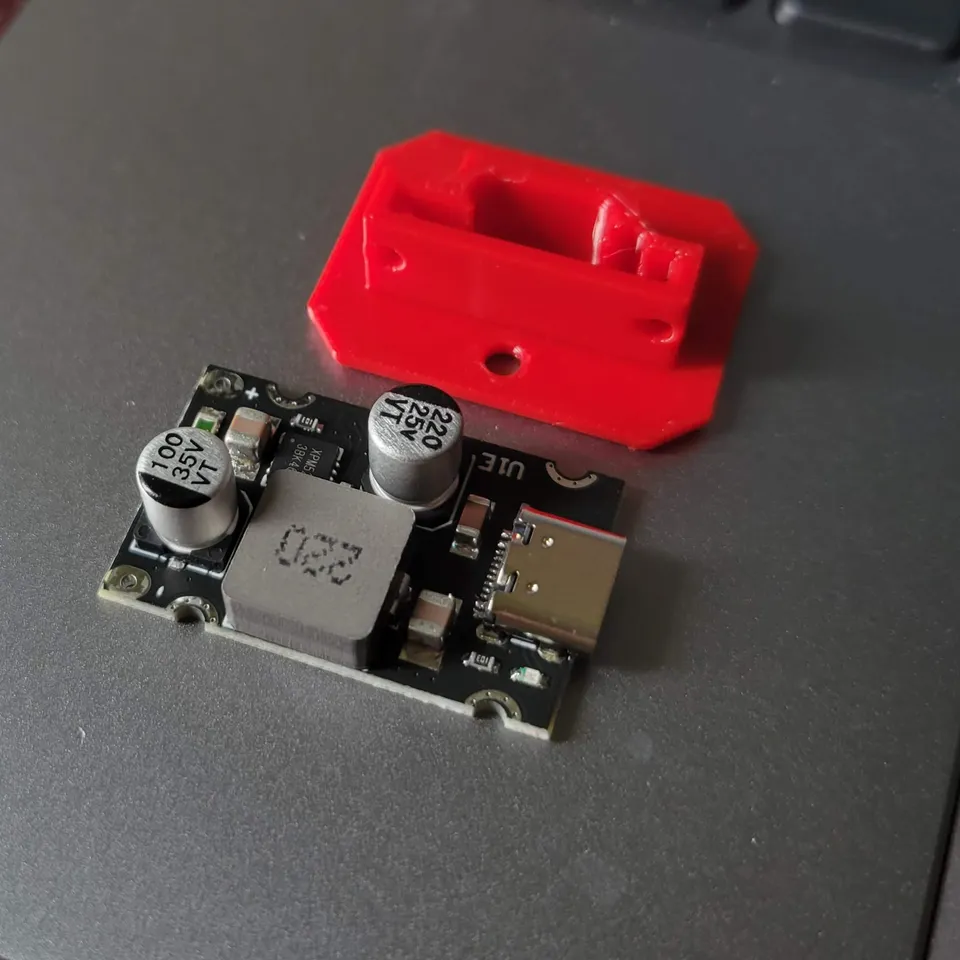

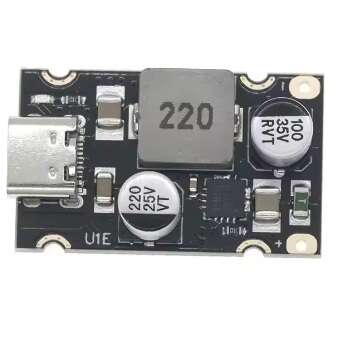

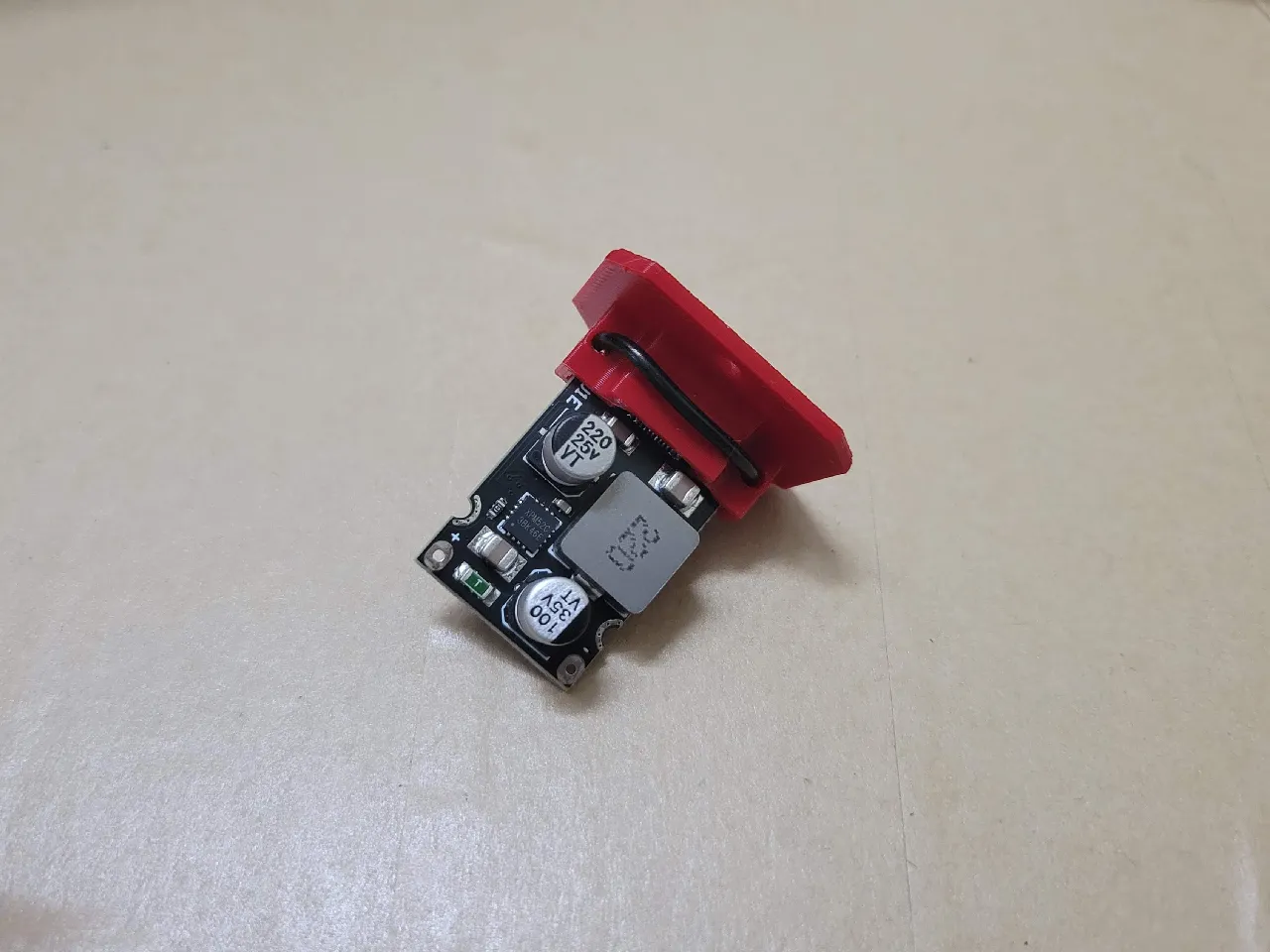

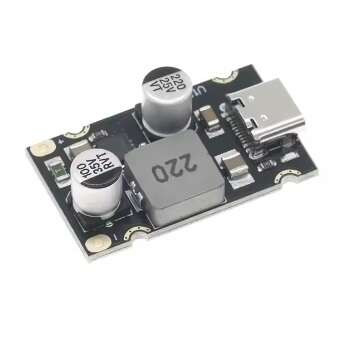

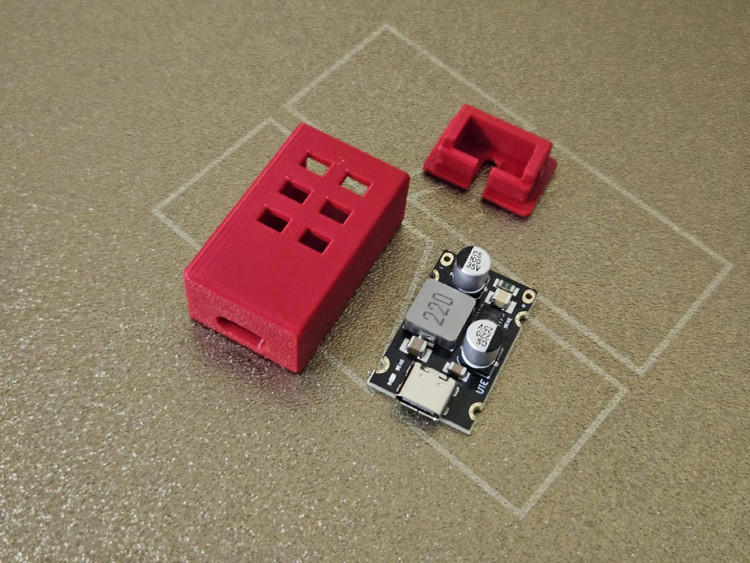

ماژول فست شارژ 65 وات با خروجی TYPE-C

ماژول فست شارژ 65 وات با خروجی Type-C | پشتیبانی از PD، QC، PPS و سایر پروتکل های شارژ سریع

خلاصه محصول:
ماژول فست شارژ 65 وات با خروجی تایپ سی، یک مبدل قدرتمند و هوشمند برای تامین شارژ سریع انواع دستگاه ها از جمله لپ تاپ، تبلت، موبایل و گجت های الکترونیکی است. این ماژول با پشتیبانی از پروتکل های فست شارژ PD، QC، AFC، PPS و SCP، گزینه ای ایده آل برای ساخت شارژر های سفارشی و پروژه های تغذیه حرفه ای می باشد.

مشخصات فنی ماژول فست شارژ 65 وات Type-C:

• ولتاژ ورودی: 12 تا 24 ولت DC (ترجیحا 20 ولت برای خروجی های بالا)
• ولتاژ و جریان خروجی (بسته به پروتکل و دستگاه متصل):
  • 5 ولت 3 آمپر
  • 9 ولت 3 آمپر
  • 12 ولت 3 آمپر
  • 15 ولت 3 آمپر
  • 20 ولت 3.25 آمپر
  • پشتیبانی از PPS با ولتاژ متغیر
• حداکثر توان خروجی: 65 وات
• نوع خروجی: پورت USB Type-C
• پروتکل های پشتیبانی شده: PD3.0 / PD2.0، QC3.0 / QC2.0، AFC، FCP، SCP، PPS
• دارای چیپ هوشمند تشخیص دستگاه و تنظیم خودکار ولتاژ
• ابعاد تقریبی: 50 × 25 میلی متر
• دارای نشانگر وضعیت (بسته به مدل)

ویژگی ها و مزایا:

• توان بالا تا 65 وات مناسب برای شارژ لپ تاپ، گوشی، تبلت، پاوربانک
• پشتیبانی از انواع پروتکل های فست شارژ با قابلیت تشخیص هوشمند
• طراحی حرفه ای برای ساخت شارژر، پایه شارژ، یا ایستگاه تغذیه
• محافظت در برابر اتصال معکوس، اضافه ولتاژ، جریان زیاد و گرمای بیش از حد
• مناسب برای انواع پروژه های صنعتی، تعمیراتی یا توسعه ای
• عملکرد پایدار، راندمان بالا و ایمنی کامل در استفاده طولانی مدت

کاربرد ها:

• شارژ سریع انواع دستگاه های پشتیبانی کننده از PD و QC
• ساخت شارژر رومیزی یا ایستگاه شارژ چند منظوره
• تغذیه مدار های حساس و برد های توسعه با Type-C
• استفاده در خودرو، آزمایشگاه، تعمیرگاه و پروژه های DIY
• تبدیل منبع 12 یا 24 ولت به خروجی تایپ سی هوشمند

نحوه استفاده:
۱. ولتاژ ورودی (مثلا 20 ولت از آداپتور یا منبع تغذیه) را به ماژول متصل نمایید.
۲. کابل تایپ سی را به پورت خروجی وصل کنید.
۳. دستگاه متصل شده با توجه به نوع پروتکل، ولتاژ و جریان مناسب را دریافت می کند.
۴. در صورت نیاز به اتصال مستقیم به پاوربانک یا باتری، از ورودی های محافظت شده استفاده نمایید.

ماژول شارژ سریع PD65W یک ماژول جمع و جور است که برای شارژ سریع دستگاههای مختلف USB-C طراحی شده است.

در اینجا برخی از ویژگی های کلیدی آن آمده است:

توان ماژول: ماژول PD65W فست شارژ تا حداکثر 65 وات خروجی می دهد

سازگاری و پروتکل های شارژ ماژول PD65W: سازگار با پروتکل های شارژ سریع متعدد مانند PD 3.1، QC 3.0 و PPS.

ولتاژ ورودی: محدوده ولتاژ ورودی وسیعی را میپذیرد، معمولاً از 8 ولت تا 30 ولت، که امکان استفاده با منابع تغذیه مختلف مانند باتری خودرو و پنل های خورشیدی را فراهم میکند.

ولتاژ خروجی: خروجی های ولتاژ ثابت در 5 ولت، 9 ولت، 12 ولت، 15 ولت و 20 ولت را ارائه میدهد که بر اساس نیاز دستگاه تنظیم میشود. ماکزیمم خروجی 20 ولت 3.25 آمپر می باشد.

توجه داشته باشید که این ماژول فقط توانایی کاهش ولتاژ را داشته و افزاینده نمی باشد , برای مثال در صورت نیاز به تامین ولتاژ 15 ولت از این ماژول باید ولتاژ بالاتری نسبت به 15 ولت به ماژول متصل شود.

ابعاد بسیار کوچک و وزن کم : 32x20 میلیمتر وزن 7 گرم

محافظت: شامل محافظت در برابر ولتاژ بیش از حد، ولتاژ کم، جریان بیش از حد، اتصال کوتاه و گرمای بیش از حد برای اطمینان از شارژ ایمن.

کاربرد ها: مناسب برای پروژه های DIY، کاربردهای خودرو و سیستم های تعبیه شده. این ماژول به گونه ای طراحی شده است که جمع و جور و کارآمد باشد و آن را برای کاربردهای مختلفی که در آنها شارژ سریع و قابل اعتماد مورد نیاز است، ایده آل میکند.

Product Features

Input voltage: DC8~32V

Output voltage: automatically adjusts between 3.3V~21V when connected to TYPE-C compatible powered devices (input voltage should
be higher than output voltage, if you want to trigger 20V fast charging then input voltage should be higher than 20V)

Output power: 65W max (5V3A, 9V3A, 12V3A, 20V3.25A, etc.)

Conversion efficiency: 92%~97%

Output voltage ripple: <200mV No-load current: <3mA Input overvoltage, undervoltage protection Input overcurrent protection

Output over-current, short-circuit protection Whole machine over-temperature protection

Supported charging protocols

BC1.2, Apple protocol

Qualcomm QC2.0 and QC3.0

Huawei Fast Charging Protocol FCP and SCP Samsung Fast Charging Protocol AFC

MTK PE+1.1 and MTK PE+2.0

PD2.0/PD3.1 (PPS) output protocols
