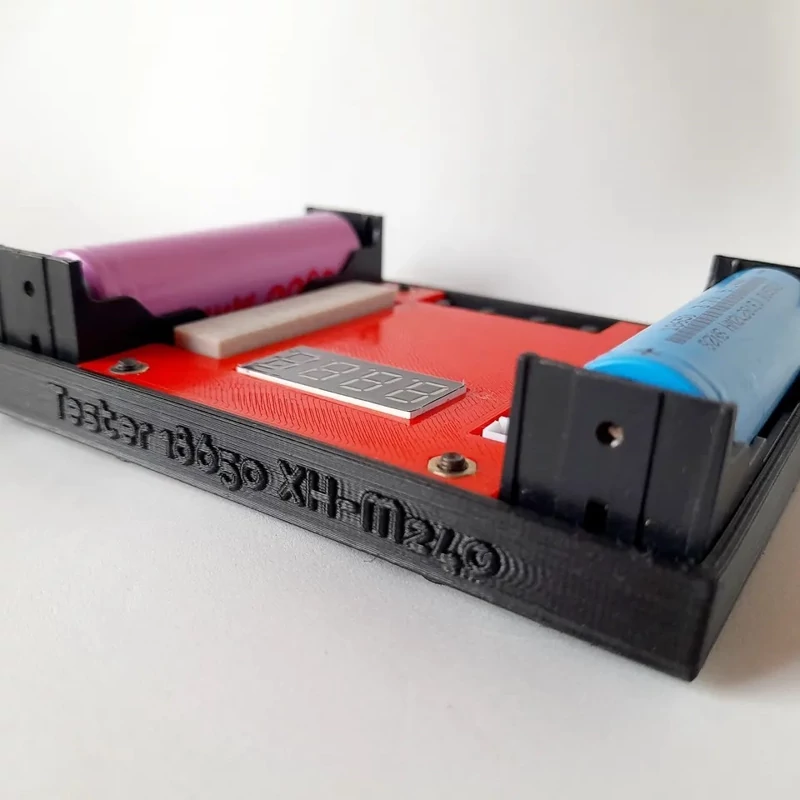

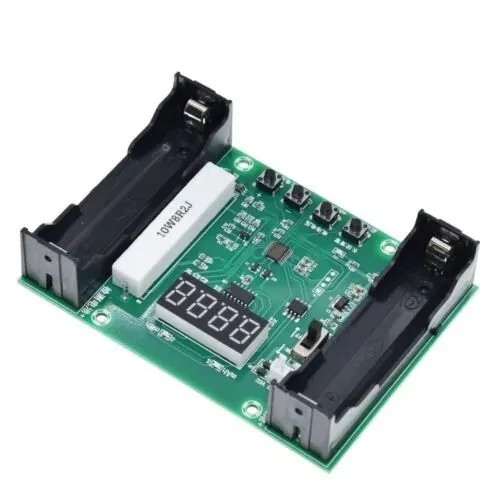

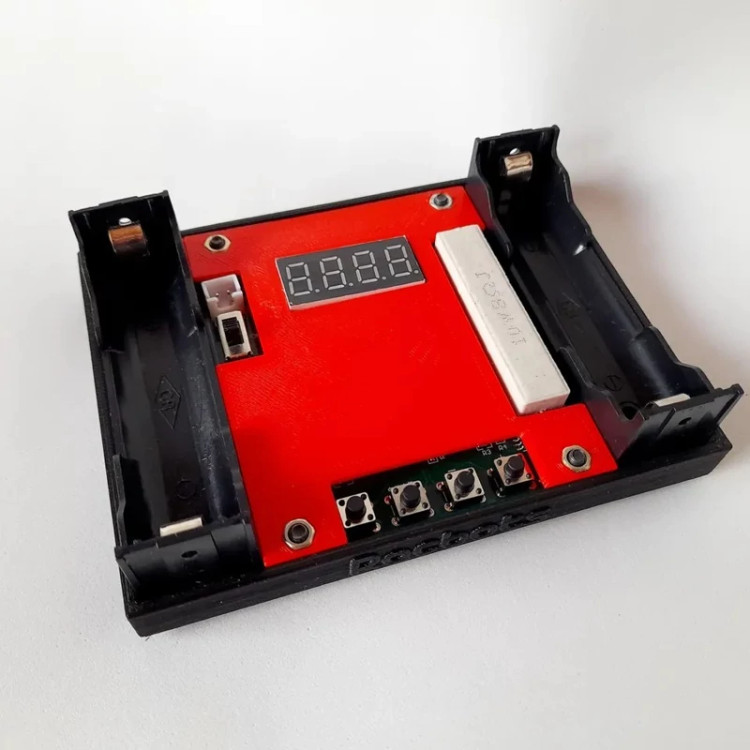

ماژول تستر ظرفیت باتری لیتیوم یون به همراه قاب

به وسیله این ماژول می‌توانید ظرفیت واقعی دشارژ انواع باتری‌ها (تا حداکثر 15 ولت) را راستی آزمایی کنید. باتری های پشتیبانی شده: لیتیوم یون، لیتیوم پلیمر، نیکل متال هیدرید، نیکل منیزیم، نیکل کادمیوم، لید اسید، باتری های خشک جریان تست: تا حداکثر 3 آمپر با تغییر بار مقاومتی حداکثر ظرفیت قابل پشتیبانی: 9999 میلی آمپر ساعت قابلیت قطع خودکار با اتمام تست و رسیدن به ولتاژ دشارژ: دارد تغذیه ماژول از طریق میکرو یو اس بی (شارژر اندرویدی) راهنمای استفاده: ورودی میکرو یو اس بی، بار مقاومتی و باتری را مانند شکل متصل کنید. اکنون ولتاژ باتری روی صفحه نمایش داده می‌شود. با زدن دکمه های + و - ، ولتاژ پایان تست را تعیین کنید. با زدن دکمه‌ی Ok تست شروع می‌شود. در زمان تست ظرفیت تخلیه شده، جریان لحظه‌ای و ولتاژ باتری به صورت چرخشی نمایش داده می‌شود. با رسیدن ولتاژ باتری به ولتاژ قطع تعیین شده، تست خاتمه می‌یابد و ظرفیت واقعی دشارژ باتری نمایش داده می‌شود. با زدن دکمه‌ی Ok چراغ چشمک زدن ثابت می‌شود. ولتاژ قطع برای باتری های مختلف: لیتیوم یون 3 ولت، لیتیوم پلیمر 3.3 ولت، لید اسید و خشک 12 ولتی 11.9 ولت، لید اسید و خشک 6 ولتی 5.9 ولت، نیکل متال-منیزیم-کادمیوم 1.2 ولت
