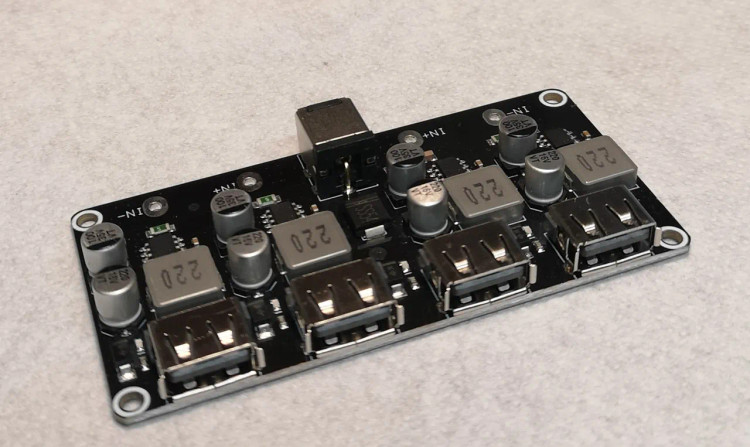

ماژول فست شارژ QC3 چهار پورت

کاربرد ماژول XFW-KC42-4 ، ساخت شارژر فست شارژ 24 واتی چهار پورت با اتصال آن به یک منبع با ولتاژ بین 6 تا 32 ولت (دارای حداقل توان 96 وات برای مجموع 4 پورت) است. برای مثال باتری اتوموبیل، موتور سیکلت، ups، شارژر لپتاپ و یا آداپتور 12 ولت 4 آمپر به بالا. دقت کنید که این ماژول توان شارژ باتری لیتیومی و … را ندارد و مناسب ساخت پاوربانک نیست و صرفا کاهنده‌ی ولتاژ با خروجی usb فست شارژ است. ولتاژ خروجی پیش فرض، 5 ولت است و در صورتی که کابل و دستگاه های متصل شده از پروتکل های فست شارژ پشتیبانی کنند، یکی از حالت های 5 ولت 3.4 آمپر، 9 ولت 2.5 آمپر و یا 12 ولت 2 آمپر به صورت خودکار انتخاب و اجرا خواهد شد. در صورتی کابل و یا دستگاه از فست شارژ پشتیبانی نکنند، ولتاژ 5 ولت و جریان تا حداکثر 3.4 آمپر با توجه به توان دستگاه شما اعمال خواهد شد. خروجی های usb مجزا هستند و هر کدام می‌توانند ولتاژ و جریان متفاوتی ارائه دهند. حداکثر خروجی هر پورت 24 وات (مجموعاً حدودا 100 وات) می‌باشد. ولتاژ ورودی مجاز 6 تا 32 ولت بوده و ولتاژ توصیه شده، 12 تا 15 ولت است. هر چه ولتاژ ورودی بالاتر از مقدار توصیه شده باشد، بهره‌وری کمتر شده و در نتیجه گرمای تولید شده در هنگام شارژ (توسط ماژول، نه موبایل و یا تبلت) بیشتر می‌شود. در صورت استفاده از باتری برای تغذیه ماژول، دقت کنید که باتری مورد استفاده قابلیت ارائه‌ی جریان مورد نیاز را داشته باشد.

مشخصات فنی ماژول فست شارژ QC3 مدل 4 پورت

• ابعاد: 90x45x10 میلی‌متر

• ولتاژ ورودی: 6 – 32 ولت (توصیه شده 12 – 15 ولت)

• امکان استفاده از آداپتور 12 ولت 4 آمپر یا بیشتر با اتصال سوکت آداپتور به عنوان ورودی بدون نیاز به لحیم کاری

• ولتاژ خروجی: 5 – 12 ولت (تنظیم به صورت خودکار)

• حالت های شارژ: 5V 3.4A – 9V 2.5A – 12V 2A

• پروتکل های پشتیبانی شده: QC 2.0/QC 3.0 DCP FCP/SCP AFC SFCP MTK PE1.1/2.0

• توان خروجی: حداکثر 24 وات برای هر پورت (مجموع حدودا 100 وات)

• بازدهی: 90 – 97 درصد (اختلاف کمتر ولتاژ ورودی و خروجی = افزایش بازدهی)

• مناسب برای ساخت شارژر اتوموبیل و موتور سیکلت مناسب جهت ساخت استند شارژر
